1、动态特性

● 测量范围（峰值）：±500g；±100g；±50g

● 轴向灵敏度(25℃)±5%：10 mV/g；50 mV/g；100 mV/g  (160Hz)

● 频率响应（±1dB) ：1-5,000Hz

● 安装谐振频率：≥15,000Hz

● 横向灵敏度比：≤5%

2、电气性能

● 激励电压：18VDC-28VDC (恒流源)

● 恒流源激励（mA）：2-10mA

● 输出阻抗：＜100 Ω

● 满量程输出（峰值）：±5V

● 噪声：＜50μV

● 偏置电压      +6-+8V

3、环境特性

● 工作温度：  -40℃～+120℃

● 冲击极限(峰值) ：±2000 g

● 温度响应：见附图

4、物理特性

● 结构形式      ：剪切

● 壳体材料：304不锈钢

● 输出方式：1/4-28四芯

● 安装方式：M5/胶粘

● 压电材料：PZT-5

● 重量：约48克

5、附件

● 安装螺栓：M5

● 电缆线：1/4-28四芯插头转3BNC  四芯屏蔽电缆2米

6、产品尺寸

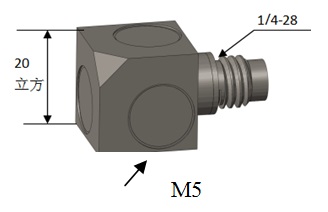

图3.1 产品尺寸图

7、温度曲线

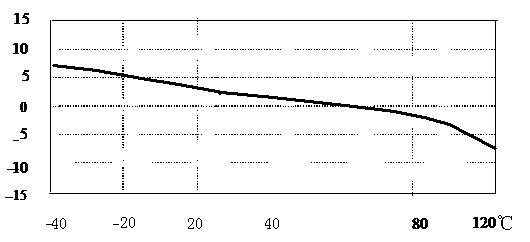

图3.2温度曲线

8 、频响曲线

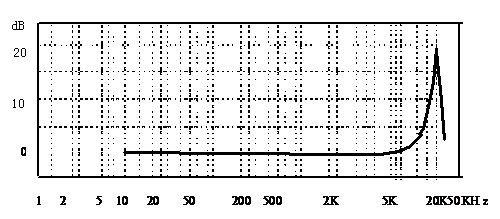

图3.3典型频响曲线
